PIAP PATROL®
ROBOT D’INTERVENTION EOD ET C-IED

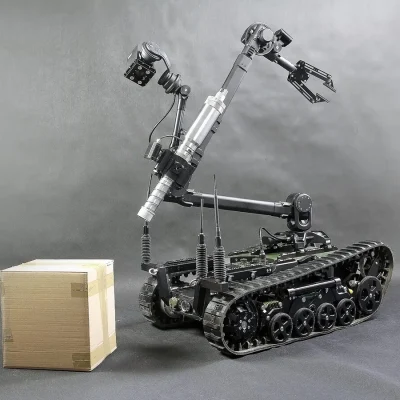

PIAP PATROL est un robot de déminage sur chenilles utilisé pour la détection et neutralisation et qui peut remplacer ou aider une personne dans les tâches les plus dangereuses.
La construction du robot permet le montage et l’utilisation de plusieurs accessoires en même temps. Un léger panneau de commande prend en charge aussi bien les systèmes mobiles de radiographie que les détecteurs CBRN. Les dimensions du robot et son groupe motopropulseur permettent de mener des activités aussi bien à l’intérieur de bâtiments comme dans les conditions de terrain difficiles. La construction compacte et modulaire facilite le transport du robot même dans une voiture particulière.

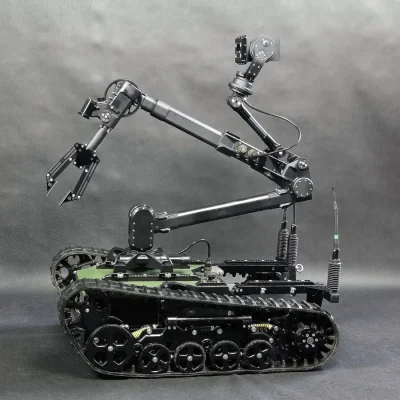

A l’aide d’un manipulateur à 6 degrés de liberté et la fonction de fermeture des mâchoires de pinces il est possible de soulever les charges qui ne dépassent pas 22 kg.
En plus le manipulateur assure 2 m de portée et une grande amplitude de mouvement dans tous les plans.
PIAP PATROL® brochure
Données techniques
( Tous les poids et dimensions sont approximatifs et peuvent être modifiés sans préavis )
| Dimensions en position replié: | 98 x 57 x 65 cm (longueur x largeur x hauteur) |
| Masse totale du robot avec manipulateur, caméra principale et accumulateur | 95 kg |
| Vitesse maximale | 8 km/h. |
| Temps de travail en batteries chargées | 5 h |
| Portée de transmission radio en terrain ouvert | 800 m |
| Capacité de levage maximale du manipulateur | 7 kg avec rayon d’action maximal 22 kg près de la base mobile |
| Portée horizontale du manipulateur mesurée à partir de son axe de rotation | 1940 mm |
| Portée verticale du manipulateur mesurée de la base vers le haut | 2170 mm |
ACCESSORIES
- Équipement:
- caméra avec illuminateur IR pour l’emploi de jour et de nuit
- deux lasers,
- interrupteur de sécurité,
- poids:[kg]: 2,1
- dimensions [cm] 12-20 (largeur) x 14 (hauteur) x 11 (longueur)

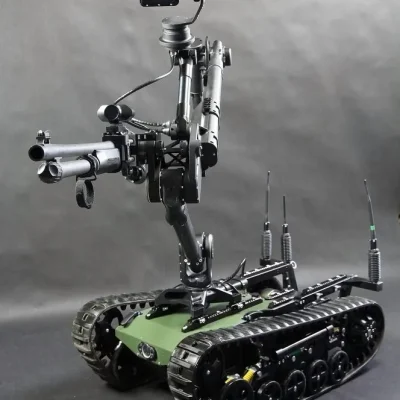

- permet le montage du fusil type Benelli M4 Super 90
- munie d’un viseur laser, accouplements d’accessoires et interrupteur de sécurité
- matériaux: acier et aluminium
- poids [ kg]: 3
- dimensions : [cm] : 68 (longueur) x 24 (hauteur) x 10,5 (largeur)
- le robot peut coopérer avec appareil à rayons X composé d’un dispositif générateur de rayons X et d’un écran. Ce dispositif doit être installé dans le support.
- support pour le dispositif générateur de rayons X est composé de:
- support pour le serrage dans les mâchoires de préhension
- flèche télescopique
- support d’écran
- support du générateur de rayons X
- permet le contrôle du robot en absence de communication radio
- indispensable pour connecter le répéteur
- l’enrouleur manuel de câble à fibre optique se compose de:
- Châssis
- Manivelle
- Câble à fibre optique court
- Câble à fibre optique long (enroulé sur le tambour)
- Pattes de fixation au rail RIS
- poids [kg]: 3.1
- dimensions : [cm] : 21 (longueur) x 25 (largeur) x 28 (hauteur)
- paramètres techniques de fibre optique:
- rayon de courbure minimum: 25mm
- force de traction maximale: 300N (30.5 kg)
- longueurs disponibles: [m]: 150, 300
- permet le contrôle du robot en l’absence de communication radio
- longueur du câble : jusqu’à 300 m
- poids [kg]: 6.15
- dimensions : [cm] : 28 (longueur) x 23 (largeur) x 24 (hauteur)
- pour la détonation à distance des explosifs
- permet d’augmenter la portée de la communication radio lors du contrôle à partir de véhicules ou de locaux
- batterie supplémentaire pour la base mobile
- batterie supplémentaire pour le panneau de commande
- permet un fonctionnement continu du poste de l’opérateur lors de la connexion à l’alimentation
- brise-vitre travaille automatiquement et n’a pas besoin d’autres opérations d’entretien
- brise-vitre est composé d’une pointe en carbure cémenté et d’un système du marteau intérieur. Collier de fixation permet la prise du brise-vitre par les mâchoires de préhension
- panier de transport en métal qui permet de transporter en toute sécurité de charges lourdes
- Écouvillon de prélèvement environnemental
- Échantillonneur de surface
- Kit d’échantillonneurs médico-légaux
- Adsorbeur SPME
- Capteur-R (EKO-C intégré)
- Casser des vitres, percer les trous dans les surfaces, forcer les serrures et briser d’autres petits éléments (principe de « sonnette de battage »)
- Percer différents objets (p.ex. des pneus)
- Couper les charnières
- Couper les barres métalliques, des fils ou des câbles, des chaînes et des tubes
- Couper des éléments
- Amorcer des cordeaux détonants non électriques de systèmes détonants comme STS, NDS, NONEL
- Jeu d’embouts (outils) de travail:
- cisailles pour couper les câbles, fils, et barres métalliques;
- brise-vitres et d’autres objets;
- perforateurs;
- déclencheurs pour initier une explosion à l’aide de systèmes non électriques de détonation
- couteaux racleurs
- possibilité de programmer les embouts de travail sur commande spécifique de l’utilisateur
- destiné à identifier les erreurs et les pannes du robot
- pour changer les paramètres et configurations du robot
- interface d’accessoires et SVGA
Nous sommes prêts d’introduire des modifications du robot et de son équipement optionnel selon les besoins de l’utilisateur.
